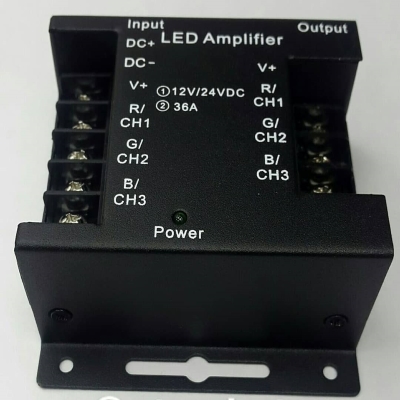

کنترلر های RGB  معمولا جریان مشخص و محدودی دارند پس اگر بخواهیم متراژ زیادی ال ای دی RGB را به آنها وصل کنیم که همگی همزمان کنترل شوند امکان پذیر نخواهد بود . در این شرایط میتوان از آمپلی فایر استفاده کرد به اینصورت که ال ای دی ها رو به چند بخش تقسیم میکنیم . اندازه بخش اول به گونه ای انتخاب می شود که کنترلر بتواند جریان آن را تامین کند . این بخش به کنترلر وصل می شود از انتهای دسته اول به ورودی آمپلی فایر وخروجی آمپلی فایر به دسته ی بعد وصل می شود . اندازه ی ال ای دی های بخش دوم نیز با توجه به جریان خروجی آمپلی فایر و جریان مصرفی ال ای دی ها تامین می شود . هر آمپلی فایر دوسیم تغذیه نیز دارد که آنها به آداپتور وصل میشود . به همین صورت میتوان طول زیادی ال ای دی را با تعداد مناسبی آمپلی فایر و یک کنترلر ، کنترل کرد .همچنین از این آمپلی فایر میتوان برای جبران افت ولتاژی که ناشی از طول زیاد ال ای دی ها است و با عث کم نور شدن ال ای دی های دورتر می شود استفاده کرد به این صورت که با توجه به میزان افت ولتاژ هر چند متر از یک آمپلی فایر استفاده می شود . درواقع هر آمپلی فایر دو ورودی دارد یک ورودی مربوط به تغذیه هست که باسیم قرمز و مشکی مشخص شده و به آداپتور وصل می شود ودیگری یک سوکت مادگی چهارتایی است که محل ورود ال ای دی های RGB است و یک سکوت مادگی چهارتایی در خروجی دارد که محل وصل کردن دسته ال ای دی بعدی است . این آمپلی فایر 24 آمپر است یعنی هر کانال آن میتواند 8 آمپر تامین کند . لازم به ذکر است که این آمپلی فایر برای ال ای دی های آند مشترک است و در ورودی وخروجی این آمپلی فایر سوکتی که با +V مشخص شده پایه مشترک است .
